Conexión Steinmetz

Conexión Steinmetz [1] o transformación de un motor trifásico para que funcione en una red monofásica.

Si tuviésemos la necesidad de utilizar un motor trifásico de inducción como monofásico se puede realizar efectuando una conexión con un condensador, aunque antes debemos hacer una serie de apreciaciones ya que dicho motor trifásico pierde las características nominales y tampoco se puede realizar en todo tipo de motores:

- Este tipo de conexión especial solamente se aconseja en motores de pequeña potencia; inferiores a 2 Kw.

- La potencia que podemos desarrollar es del 80% con respecto a la que tendría conectado en trifásico.

- El par de arranque sería, aproximadamente, del 70 % de la que tendría en motor funcionando como trifásico.

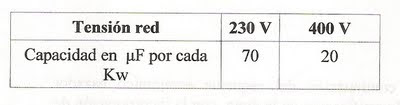

El condensador que tenemos que instalar debe ser 1,15 veces la tensión nominal de la red monofásica con un mínimo de 250 V y el valor de la capacidad del mismo se calcula con la siguiente fórmula empírica o mediante tabla:



Una vez hallado el resultado se escoge el valor comercial inmediato superior de condensador que existe en el mercado, estos son en μF:

4/4,5/6/7/8/10/12/14/16/18/20/25/28/30/32/35/40/45/50/60/65/100 μF.

El funcionamiento básico de esta conexión, suponiendo la conexión en triángulo, es la siguiente; la fase y el neutro de la red (u otra fase) alimentan el devanado U1- U2 y los otros dos devanados quedan conectados en serie y realizan la función de devanado auxiliar como si se tratase de un motor monofásico, pero el devanado U1-U2 respecto a los devanados conectados en serie no están desfasados físicamente 90º grados, como se daría en el caso en un motor monofásico, es por eso que se conecta el condensador para producir el adelanto de la corriente que proporciona sobre una fase y así producir el suficiente par para que pueda girar el motor. En la conexión en estrella el funcionamiento es el mismo.

Conexión en triángulo, el condensador en rojo es donde se debería instalar si queremos que gire el motor en el sentido contrario. Dejo al lector que ponga las letras correspondientes en la placa de características.


Conexión en estrella, el condensador en rojo es donde se debería instalar si queremos que gire el motor en el sentido contrario.
