Pilas. Elementos primarios.

En esta entrada trataremos las pilas de forma elemental que encontramos con más frecuencia en el mercado.
Para no aburrir no hablaré del proceso químico en el cual se basan, aunque sí diré que cualquier pila o batería su principio se basa en la inmersión de dos metales diferentes en un ácido débil, dependiendo de la construcción, de la utilización, etc., estos materiales serán de un tipo u otro.
Un experimento sencillo sería clavar una barilla de cobre y otra de cinc en un limón o una patata, si cogemos un galvanómetro éste marcará, por tanto tendríamos la pila elemental.

Alessandro Volta (1745-1827) inventa la primera pila eléctrica (primera fuente química de energía) llamada columna de volta.


Columna de Volta.


Las pilas que se comercializan actualmente son:

•Pilas secas o de Zn-C.
•Pilas alcalinas o de Zn-MnO2
•Pila de litio-óxido de magnesio, Li-Mn O2
•Pila aire- cinc, Zn- O2.
•Pila de óxido de plata, Zn-Ag2 O.

Pilas Leclanché y pilas alcalinas VARTA.

Las pilas Leclanché, denominadas así en honor de su inventor George Leclanché (1839-1882) ingeniero francés, realizó la primera pila fabricada en serie en la que se utilizaba manganeso, de hecho este tipo de pila también es denominada “pila seca” muy parecida a las actuales.

FORMA DE IDENTIFICARLAS

Según el código IEC (del inglés, International Electrotechnical Commission), el utilizado en Europa, a las pilas se les asigna una letra en función de sus elementos:

Zn-C, (pilas salinas también llamadas secas) = -- (sin letra).
Zn-MnO2, (pilas alcalinas) = L
Li-Mn O2 = C
Zn- O2 = P
Zn-Ag2 O = S o P

El mismo código IEC clasifica mediante una letra y un número las pilas cilíndricas (las letras entre paréntesis es la denominación según el código ANSI, American National Standards Institutes of
USA ):

R1 (N): diámetro 12 mm, altura 30,2 mm.
RO3 (AAA): 10,5 mm, 44,5 mm.
R6 (AA): 14,5 mm, 50,5 mm.
R14 (C): 26,2 mm, 50 mm.
R20 (D): 34,2 mm, 61,5 mm.

¿Qué significa las letras y números LR6 escritos en una pila?

L = que es alcalina, R6 = que tiene forma cilíndrica y su diámetro es de 14,5 mm y su altura de 50,5 mm, esta pila en el código ANSI se denomina AA.

Pilas LR6 (AA) 1,5 V. Foto: Alejandro Benito

Pilas LR03 (AAA) 1,5 V, la de arriba es una pila recargable. Foto: Alejandro Benito

Pila clásica llamada de petaca, en realidad son 3 pilas R6 conectadas en serie, su denominación, pues, es 3R6 (3x 1,5 = 4,5 V). Foto: Alejandro Benito

Las pilas normalmente son solamente de un uso, es decir cuando se agotan se deben reponer por otras nuevas, a excepción de las pilas que sean recargables que se deberán recargar en aparatos específicos para ello.

Unos sencillos consejos para la utilización de pilas:

1. Apague cualquier aparato a pilas cuando no lo esté utilizando.

2. Saque las pilas del aparato si no va a usarlo durante un largo período de tiempo porque se pueden sulfatar las pilas dañando el aparato, al limpiar las sulfataciones en forma sólida o líquida ir con precaución que son elementos tóxicos y/o irritantes.

3. No mezcle pilas usadas y nuevas. De este modo, evitará que las pilas presenten fugas o se rompan y procure utilizar en un mismo aparato pilas de una misma marca.

4. No acerque nunca las pilas al fuego, porque podrían explotar.

5. No abra la carcasa de la pila.

6. No introduzca las pilas al revés en ningún aparato electrónico, ya que invierte la polaridad y podría dañar el aparato.

7. Las pilas en general, sobre todo si son pequeñas, no dejar al alcance de los niños.


La de la derecha LR20 1,5 V, la de la izquierda R14P 1,5 V. Foto: Alejandro Benito

A parte de lo comentado cuando uno/a adquiera un aparato lo mejor es seguir las indicaciones del fabricante sobre qué tipo de pilas debe usar, personalmente en todos los aparatos que tengo utilizo pilas alcalinas por su mayor duración, robustez y porque es más difícil que puedan sulfatarse.

Sulfatación pilas. Foto: Alejandro Benito

Una de las pilas sulfatadas del interior de una pila de petaca. Foto: Alejandro Benito

Las pilas de litio normalmente se utilizan en aquellos aparatos que deben trabajar en ambientes próximos o por debajo de 0º Celsius, ya que la temperatura ambiente afecta al funcionamiento de las pilas, más abajo pongo una tabla donde se indican las temperaturas.

Pila 6LR61, 9 V. foto: Alejandro Benito

Pila de litio 3 V muy utilizadas en cámaras fotográficas. Foto: Alejandro Benito

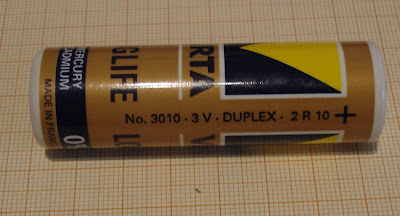

Pila 2R10, 3 V, este tipo de pila empieza a ser poco frecuente encontrarlas. Foto: Alejandro Benito

Pilas 4R25X muy utilizadas en balizas de señalización en obras. Foto: Alejandro Benito

Diferetes tamaños pilas "botón". Foto: Alejandro Benito

Pila de litio 3,6 V muy utilizada en PLC´s. Foto: Alejandro Benito

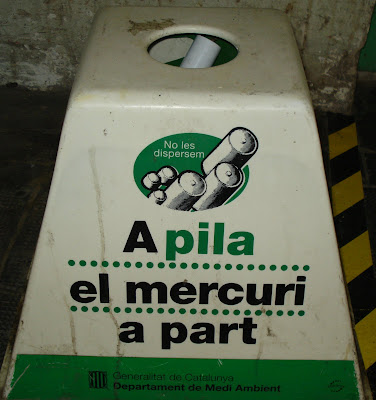

Tampoco se debe olvidar comprar aquellas pilas que sean poco o nada dañinas al medioambiente. Cuando deban desecharse llevarlas a containers específicos. Container de recogida de pilas utilizado en Catalunya. Foto: Alejandro Benito.
Podríamos seguir poniendo fotos, modelos y tipos de pilas nada más con las pilas botón hay para hacer un libro, por tanto os pongo un par de tablas:


Tabla de características de diversos tipos de pilas o elementos primarios como las denominan en la bibliografía alemana, los elementos secudarios serían las pilas recargables. La tabla se corresponde con las normas DIN alemanas.


Tabla de equivalencias para pilas de reloj VARTA.


Foto: Alejandro Benito
