Red de ferrocarril/ Catenarias.

En otra entrada ya hablamos de lo que se conoce por el esquema Generador-línea-Motor (http://electricidad-viatger.blogspot.com/2009/12/generador-linea-motor.html). Podemos decir que este tipo de esquema su aplicación principal, aunque no única, se da en el mundo ferroviario (trenes, tranvías, etc.) que alimenta sus trenes con electricidad, algún lector/a me dirá que existen trenes que funcionan con diesel y es cierto, aunque el tren sigue funcionando con electricidad, el motor diesel lo que hace es mover un generador que alimenta los motores eléctricos de los trenes.

Un sistema ferroviario es muy complejo, pero de forma pormenorizada podemos decir que el sistema eléctrico para su funcionamiento consta de:

Subestación rectificadora. Es donde recibe la tensión en corriente alterna de la compañía suministradora y la transforma para pasarla por un rectificador que será la tensión que recibirán los trenes, según la UIC las tensiones en corriente continua para sistemas ferroviarios normalizada es 750 V- 1500 V- 3000 V. Los rectificadores normalmente alimentan los interruptores extrarrápidos donde van alojadas las protecciones de cortocircuito, sobrecarga, etc. En la fotografía 1 podemos apreciar un tipo de subestación rectificadora.

Cables de alimentación de catenarías llamados "Feeders". La salida de los interruptores extrarrápidos se realiza mediante estos "feeders" que dependiendo del tipo de explotación irán a unos cuartos de seccionadores(o a la intemperie) o atacarán directamente a la catenaria, ver foto 2.

Catenaría: son las que, además de transportar la corriente, llevan la línea de contacto donde el pantógrafo suministrará la tensión al tren. Existen muchos tipos que dependiendo de la explotación se utilizará un sistema u otro. En otras instalaciones en vez de existir catenarias existe un tercer carril que realiza la misma función.

Retorno y cable de retorno: El retorno de la energía lo realizan las vías, una de sus ventajas es que como ya están instaladas cuando se construye el sistema ferroviario se ahorra muchos kilómetros de cable. No obstante cada ciertos kilómetros se colocan los cables de retorno que atacan directamente a la vía y vuelven a la subestación.

En definitiva, si nos fijamos un sistema ferroviario, salvarguardando las especificaciones, no es más que un circuito de corriente continua sencillo; salida del positivo del rectificador a la catenaria, el tren lo recoge mediante el pantógrafo y el retorno lo hace por las vías, seguidamente a través del cable de retorno vuelve al negativo del rectificador.

En la fotografía 3 podemos apreciar diversas partes de una catenaria: Los aisladores no creo que se deba decir para qué se utilizan, las líneas o hilos de contacto son las que realizaran el contacto con el pantógrafo del tren, pueden ser una en vías secundarias o dos líneas de contacto en vías principales. Los postes son una parte principal de la instalación, ya que soportan el peso prácticamente de todo, podemos apreciar un sistema antiescalo en el poste. Según las normativas los postes se pondrán a tierra ya sea individualmente o mediante un cable que los una a todos y cada ciertos postes puesto a tierra. Otro sistema es conectar el poste al circuito de retorno, es decir, si existiese una fuga en la catenaria si el poste está conectado al circuito de retorno producirá un cortocircuito que dispararía la protección pertinente.

El brazo de atirantado está para que la catenaria pierda la linealibilidad con el eje de la vía porque si fuese así el pantografo efectuaría el contacto siempre por el mismo sitio, de esta forma al hacer la catenaría en forma de zig-zag el pantógrafo se desgasta uniformemente.

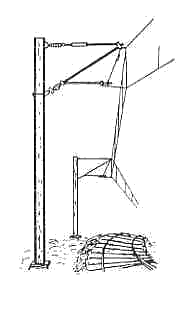

En la foto 4 se puede ver la ménsula, es el brazo que sujeta la catenaria con el poste, las péndolas que unen el cable portador de energía con las líneas o hilos de contacto.

Diferentes tipos de péndolas, la foto 6 la péndola fija conecta ambos hilos de contacto, la foto 7 como se puede apreciar cada péndola conecta un hilo de contacto.

En la foto podemos apreciar este tipo de péndola, normalmente une por su parte superior; un cable portador de energía con el final de otro cable portador, por su parte inferior; cada péndola une un hilo o línea de contacto.

Estas redes ferroviarias como primera protección contra sobretensiones atmosféricas utilizan el pararrayos denominado de "cuernos" o antenas, ya hablamos de él en http://electricidad-viatger.blogspot.com/2010/01/proteccion-contra-sobretensiones-en.html
Estos descargadores se colocan cada 1200 metros y a tierra coincidiendo con la puesta a tierra del poste.

Las líneas ferroviarias como las mostrada es susceptible de sufrir las inclemencias del tiempo, hielo, viento, temperaturas extremas, dilataciones, etc., con sus consecuencias asociadas, es por eso que puede ser necesario realizar la instalación de sistemas de compensación para mantener constante la tensión mecánica de las catenarias entre los hilos y los cables, en las fotos 11 y 12 se muestran uno de los sistemas empleados.

Cuando existe más de una vía se utilizan estos pórticos para instalar las catenarias.
En muchas ocasiones los postes por sus laterales se tienden líneas de alimentación o feeders (incluso cables de retorno) para ir alimentado tramos de catenarias, estos cables pueden ser aislantes o desnudos.

Como hemos comentado ya el cable feeder parte del interruptor extrarrápido y va a seccionadores, en la foto 16 y 17 podemos ver uno de estos seccionadores que dispone de antenas para su posible apertura con tensión, dentro de la gama de estos seccionadores existen los que solamente pueden abrir con tensión pero sin carga y los que pueden abrir tanto con tensión como en carga, el accionamiento de este seccionador es manual aunque pueden existir también seccionadores telemandados desde un centro de control.

En las fotos 18 se puede apreciar la salida del seccionador al llamado "ataque de catenaria" que es donde se conecta el feeder con el cable portador.

En la foto 19 podemos ver que tanto en el cable portador de energía eléctrica y en la línea o hilos de contacto están separados por un aislador, esto se hace principalmente para realizar tramos de catenaria que normamente se alimentan de subestaciones diferentes, en paralelo con estos aisladores se instalan normalmente seccionadores para en caso de avería en un subestación pueda ser alimentada por la del tramo adyacente.

El retorno de corriente como hemos comentado lo realiza por las vías, podríamos hablar de los tipos y formas, anchos de vía, etc. (si alguien tiene curiosidad sobre los anchos de vía que visite
http://historiesdeviatger.blogspot.com/2007/07/ferrocarriles-iii-el-carril.html, la forma clásica son las vías sujetas a traviesas de madera mediante tornillos conjunto con el balastro, más modernamente las traviesas son de hormigón o de la llamada vía en placa donde los tramos de vías vienen ya motandos, igual que con las catenarías existen diversos sistemas de instalación.

Sujeción del carril a la traviesa mediante tornillos.

Tornillos que se utilizan en la sujeción de carriles.

Algunos sistemas ferroviarios los cables de retorno, normalmente próximos a subestaciones, se conectan a lo que se llama impedancias que lo que hace es separar las corrientes de la tracción eléctrica de las corrientes de señales y telecomunicaciones que pueden circular por las vías.

Las vías son igual de importantes que las catenarias ya que también conducen la corriente en el circuito de tracción.

Texto y Fotos: Alejandro Benito i Rusiñol
